ERDGAS-UNTERGRUNDSPEICHER – PROJEKT IN DEUTSCHLAND, ETZEL

Das Speichern von Erdgas in untertägigen Salzkavernen ist ein wesentlicher Bestandteil der Versorgungssicherheit. Zur Minimierung der Ausfallwahrscheinlichkeit und Erhöhung der Redundanz sind zwei Ausspeicherstänge inkl. der Warmwasserversorgung geplant und errichtet worden. In dem Zuge wurde die Ausspeicherkapazität der Bestandsanlage auf 2x 60% erhöht und der bestehende Strang zurückgebaut. Der Umbau hat während des laufenden Betriebs stattgefunden.

Die Ausspeicherstränge können im Parallel- sowie auch im Einzelbetrieb gefahren werden. Im Ausspeicherbeitrieb wird das Erdgas über die Abscheider zu den Rohrbündelwärmeübertragern der Vorwärmung geleitet. Anschließend wird mittels Druckreduzier- und Mengenregelungsventilen der Druck auf das Druckniveau der Gastrocknung reduziert. Die benötigte Wärmemenge wird im Primärheizkreislauf von eine Kesselanlage bereitgestellt und über eine hydraulische Weiche von Sekundärkreislaufpumpen zu den Wärmeübertragern transportiert.

Im Rahmen des EPCm Projektes wurde PSE mit dem Projektmanagement, der Planung sowie der Bau- und Inbetriebnahmeleitung beauftragt.

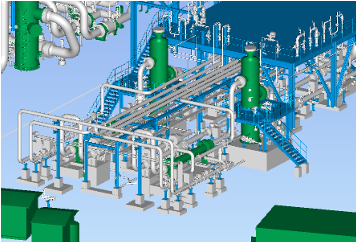

Die Planung und Errichtung des Ausspeicherstränge umfasste die gesamte Stationsinfrastruktur für die Ausspeicherstränge mit den notwendigen Hilfs- und Nebensystemen. Hierzu gehören die Abscheider, Wärmeübertrager, Druck-/Mengenregelung, Vorwärmung mit Sekundärkreislaufpumpen und hydraulischer Weiche.
